O que é um parafuso de ombro de grau 12,9?

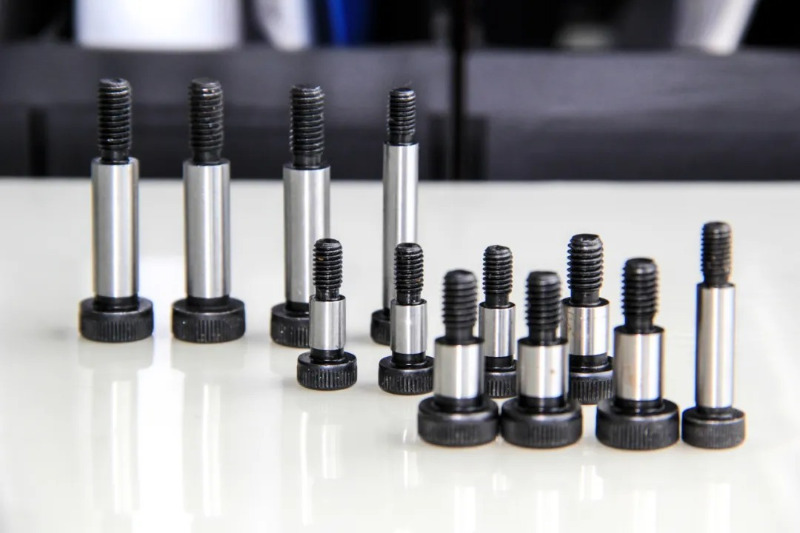

Uma nota 12,9 parafuso de ombro , também conhecido como parafuso de ressalto de eixo ou parafuso de ressalto hexagonal interno, é um fixador de alta precisão com ressalto liso e rosca parcial, projetado especificamente para aplicações de movimento de alta resistência e precisão.
Recursos
Características estruturais
O parafuso de tomada de grau 12,9 consiste em três partes principais:
Cabeça do parafuso: Geralmente projetado com cabeças hexagonais internas ou externas para fácil instalação e remoção de alto torque.
Ombro liso: Usinado com precisão para garantir a estabilidade de componentes giratórios ou deslizantes.
Extremidade rosqueada: Utilizando um design parcialmente rosqueado para garantir uma fixação segura e melhorar a capacidade de carga.
Principais recursos
Resistência ultra-alta: Construído em liga de aço (como SCM435), com resistência à tração ≥1220MPa, garantindo confiabilidade em aplicações de alta carga.
Tolerâncias de precisão: O diâmetro, o comprimento e a coaxialidade do ombro são estritamente controlados para garantir o posicionamento preciso e o ajuste deslizante dos componentes mecânicos.
Resistente ao desgaste e durável: Os tratamentos de superfície incluem têmpera, escurecimento, fosfatização ou niquelagem, melhorando a resistência ao desgaste e à corrosão.
Desempenho de alto torque: Capaz de suportar altos torques de aperto, adequado para máquinas pesadas e ambientes de carga altamente dinâmica.
Aplicações de parafusos de ombro de grau 12,9
Devido à sua alta resistência, usinagem de precisão e adaptabilidade de movimento, o parafuso de ombro de grau 12,9 é amplamente utilizado em muitas indústrias, especialmente em cenários com alta carga e requisitos de alta precisão.

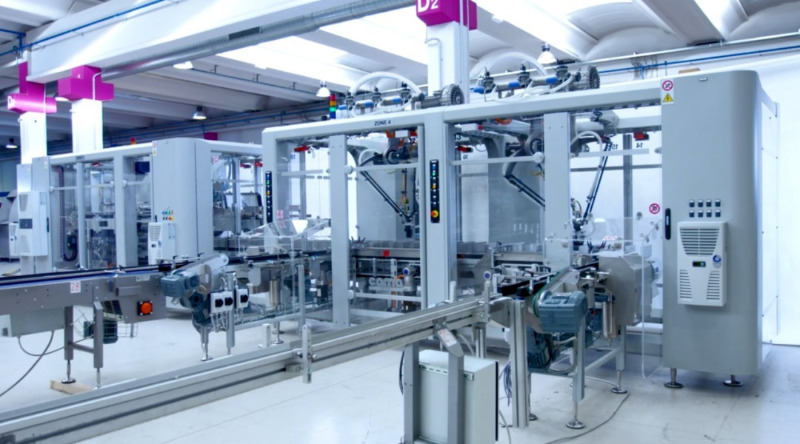

Equipamentos de máquinas
Em máquinas automatizadas, máquinas-ferramentas de precisão e equipamentos de linha de produção, parafusos de ombro são utilizados para apoiar e deslizar componentes, garantindo o bom funcionamento do equipamento.
Trilhos deslizantes e mecanismos de guia: Garanta a precisão do movimento linear ou rotativo.
Sistemas de transmissão: Utilizado como parafuso de fixação de bielas e assentos de rolamentos, reduzindo o desgaste de peças móveis.
Gabaritos e ferramentas: Dispositivos para posicionamento e fixação fixos, melhorando a precisão da produção.

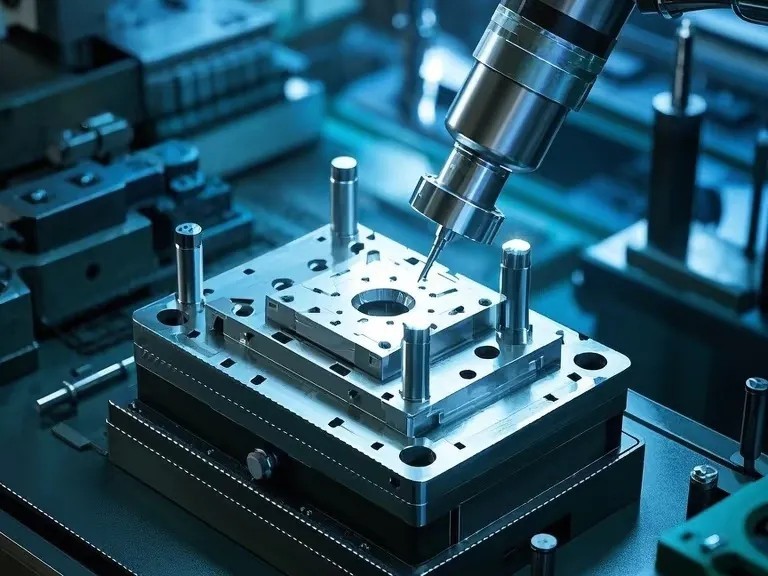

Fabricação de moldes
Moldes de injeção: Usado para controles deslizantes, placas guia e mecanismos de posicionamento para garantir abertura e fechamento suave do molde.
Matrizes de estampagem: Usado para fixação de pinos-guia e conjuntos deslizantes para melhorar a vida útil e a precisão do molde.

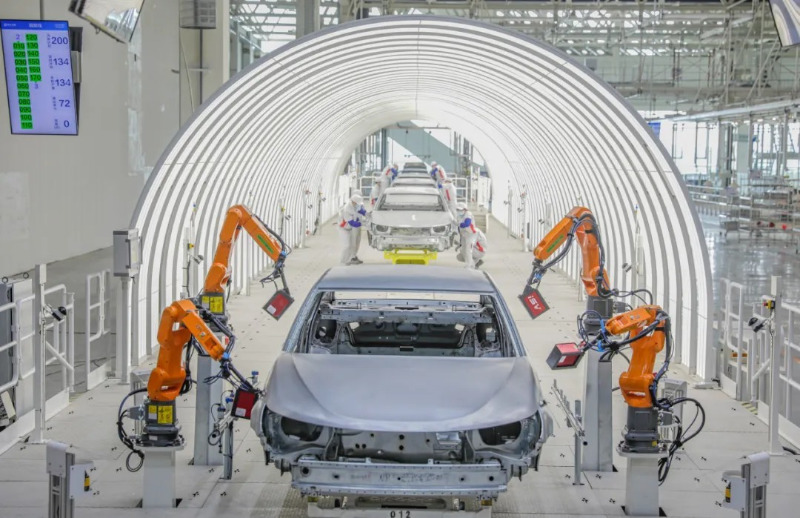

Indústria Automotiva
Os parafusos de ombro de grau 12,9 são amplamente utilizados na fabricação automotiva para motores, sistemas de suspensão e sistemas de freio.
Componentes do motor: Conecte balancins, bielas e mecanismos de válvula, garantindo estabilidade durante operação em alta velocidade.
Sistemas de Suspensão: Utilize amortecedores e conexões de braço de controle para suportar vibrações e impactos de alta frequência.
Sistemas de freio: Utilizado em pinças de freio e trilhos deslizantes, proporcionando resistência a altas temperaturas e alta capacidade de carga.

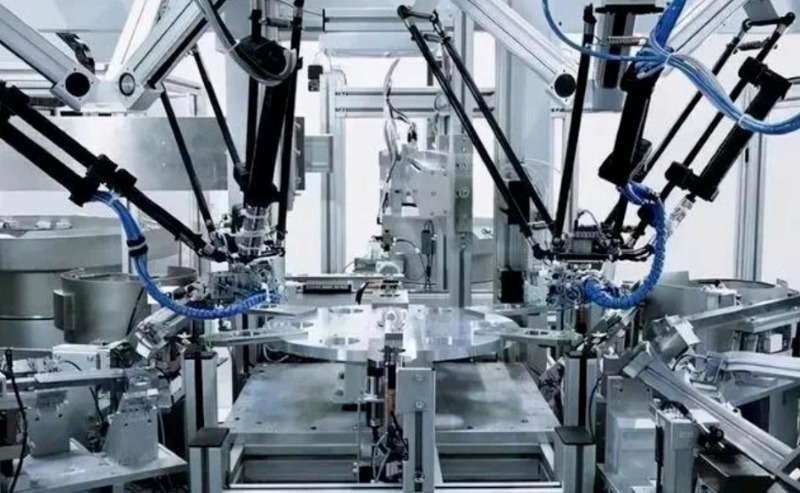

Equipamentos eletrônicos e de automação
Articulações do robô: Usado como eixos rotativos para garantir posicionamento preciso e movimento flexível dos braços robóticos.
Linhas de montagem automatizadas: Usado para controles deslizantes e dispositivos de guia para melhorar a estabilidade e a precisão do equipamento.
Aeroespacial
Sistema de controle de vôo: Usado para controlar a rotação e conexão de superfícies de controle, flaps e outros componentes.
Braço Robótico Satélite: Fornece um ponto de articulação rotacional de alta precisão, garantindo estabilidade e confiabilidade.

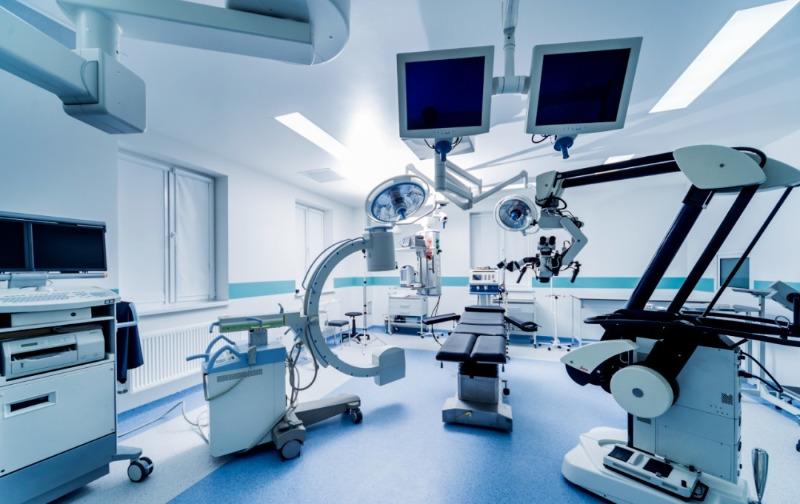

Equipamento médico
Máquinas de raios X e tomógrafos: Utilizado para trilhos deslizantes e peças móveis para garantir a operação precisa do equipamento.
Robôs cirúrgicos: Usado para articulações de braços robóticos para garantir controle e estabilidade precisos.
Processo de fabricação de parafuso de ombro grau 12,9
Materiais Principais
Os materiais comuns para parafusos de ombro de grau 12,9 incluem:
SCM435 (liga de aço): Boa tenacidade e resistência à fadiga, adequada para ambientes de carga de impacto.
Aço inoxidável (304, 316L): Resistente à corrosão, mas com menor resistência, utilizado principalmente em alimentos e equipamentos médicos.
Processo de Produção
1. Corte de materiais: Corte preciso de barras de aço de alta resistência.
2. Usinagem de Precisão CNC: Torneamento da cabeça do parafuso, ressalto e parte roscada para garantir tolerâncias rigorosas.
3. Usinagem de Rosca: Laminação de rosca para melhorar a resistência e a resistência à fadiga.
4. Tratamento térmico: Têmpera e revenido para melhorar a dureza e a resistência ao desgaste.
5. Tratamento de superfície: Galvanização, escurecimento e fosfatação para aumentar a resistência à corrosão.
6. Inspeção de qualidade: Usando uma máquina de medição por coordenadas, teste de dureza e teste de torque para garantir alta precisão e consistência. É corrosivo, mas tem menor resistência e é usado principalmente em alimentos e equipamentos médicos.
Padrões da Indústria
A produção de parafusos de ombro deve estar em conformidade com os padrões internacionais para garantir seu desempenho e confiabilidade.
ISO 7379: Padrão para dimensões, materiais e tolerâncias de parafusos de olhal métricos.
DIN 923: Padrão alemão, amplamente utilizado no mercado europeu.
ASME B18.3: Especificações para parafusos de ombro padrão americano, aplicáveis ao mercado norte-americano.
JISB 1180: Padrão japonês, utilizado na fabricação de máquinas de precisão.
Esses padrões especificam o diâmetro do ombro, tolerâncias de comprimento, especificações de rosca, resistência à tração e tratamento de superfície para garantir a estabilidade e compatibilidade dos parafusos em ambientes agressivos.
Como escolher o parafuso de ombro certo?
Ao selecionar parafusos com olhal, considere os seguintes fatores:
Requisitos de carga: Determine a resistência à tração e a vida à fadiga necessárias.
Dimensões do ombro: Garanta a compatibilidade com componentes deslizantes ou rotativos.
Especificação de rosca: Selecione a rosca métrica ou imperial apropriada para o equipamento.
Tratamento de Superfície: Escolha um revestimento anticorrosivo, como galvanização, escurecimento ou fosfatização.
Os parafusos de ombro de grau 12,9 são cruciais em máquinas, fabricação automotiva, fabricação de moldes, automação e aeroespacial devido à sua alta resistência, tolerâncias precisas e adaptabilidade ao movimento dinâmico. Seus rigorosos padrões de fabricação e desempenho superior fazem deles um produto essencial no mercado de fixadores de alta qualidade.
Você já usou parafusos de ombro de grau 12,9 em seu setor? Sinta-se à vontade para compartilhar sua experiência!
