Porca Flangeada
Em oficinas mecânicas e canteiros de obras de dutos, essas reclamações são familiares? As porcas comuns tendem a “quebrar” sob vibração ou cargas pesadas, não apenas atrasando o projeto, mas também apresentando riscos à segurança. Mas técnicos experientes sabem que substituí-los por uma porca com disco geralmente resolve o problema - essa é a porca flangeada. Hoje explicaremos detalhadamente essa “arma mágica anti-afrouxamento”.
O que são porcas de flange ?

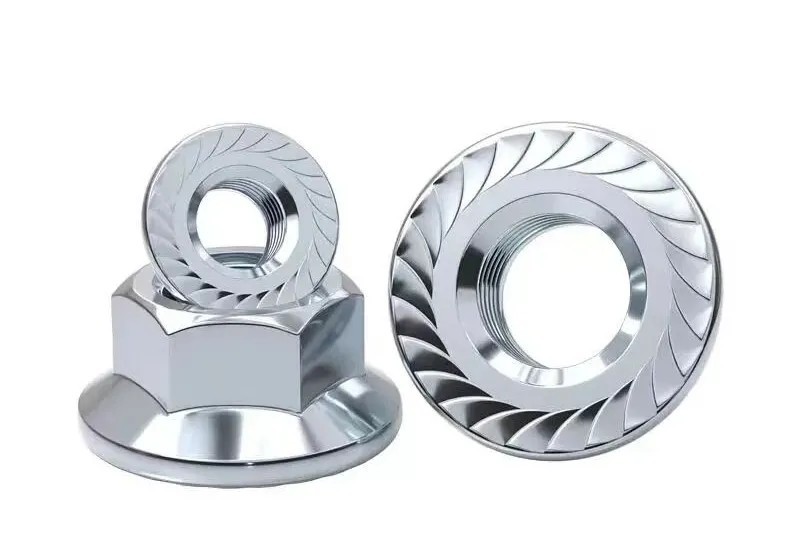

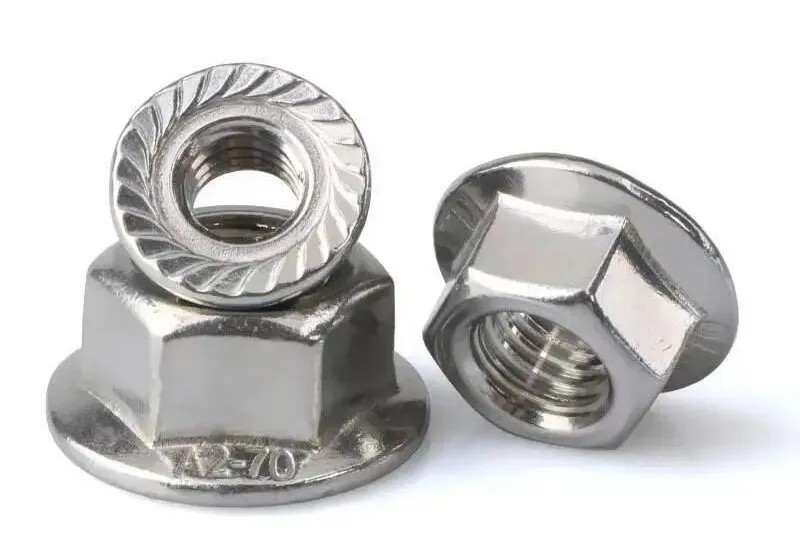

A porca com mola, também conhecida como porca com arruela ou porca serrilhada, difere de uma porca hexagonal regular na aparência - ela tem um grande "flange" em uma extremidade, como uma "sapata plana" para a porca, com alguns flanges apresentando serrilhados finos ou linhas onduladas. Não subestime este design; é a chave para sua estabilidade.
Comparada a uma porca normal, ela elimina duas etapas: nenhuma arruela extra é necessária, permitindo a instalação em uma única etapa; e não há necessidade de verificar repetidamente se há arruelas desalinhadas, melhorando significativamente a eficiência da montagem. Especialmente em operações em grandes altitudes ou espaços confinados, este design “integrado” poupa muito esforço aos trabalhadores.
O núcleo das porcas flangeadas
A causa raiz do afrouxamento das porcas comuns está na pressão concentrada e no atrito insuficiente. As porcas flangeadas resolvem esse problema por meio de três recursos de design, que discutiremos um por um:
Dispersão de Pressão: Transformando a “Força da Ponta da Agulha” em “Força Planar”
O flange largo distribui a força de aperto da porca uniformemente pela superfície das peças conectadas, com uma área de contato 3-5 vezes maior que a das porcas comuns. Isso evita indentações na superfície da peça e evita desgaste da rosca causado por tensão localizada excessiva, reduzindo o risco de afrouxamento na sua origem.
Trava de engate mecânico: dentes serrilhados como "garras antiderrapantes"
Ao apertar uma porca flangeada dentada, os dentes serrilhados engatam como garras na superfície das peças conectadas, formando uma trava mecânica. Este “travamento físico” é mais confiável do que depender apenas do atrito da rosca para evitar o afrouxamento; mesmo com vibrações de alta frequência no equipamento, a porca não “girará e escorregará”.
Função Auxiliar de Vedação: Bloqueia Impurezas para Maior Durabilidade
O flange se ajusta firmemente à superfície da peça de trabalho, proporcionando um certo grau de vedação para evitar que poeira, óleo e manchas de água entrem nas aberturas roscadas, reduzindo a corrosão e a ferrugem e prolongando a vida útil da conexão.
Porca Flangeada Avoidance Guide
As porcas flangeadas não são adequadas para todos os cenários; escolher o tipo errado pode ser um desperdício de dinheiro. Lembre-se destes pontos de seleção principais:
Cenários de carga leve e sem vibração
Para aplicações como fixação de guarda-roupas domésticos ou montagem de prateleiras para serviços leves, as porcas comuns são perfeitamente adequadas. A vantagem anti-afrouxamento das porcas flangeadas é desnecessária e só aumenta os custos.
Para tamanhos extragrandes, confirme a disponibilidade antes de fazer o pedido

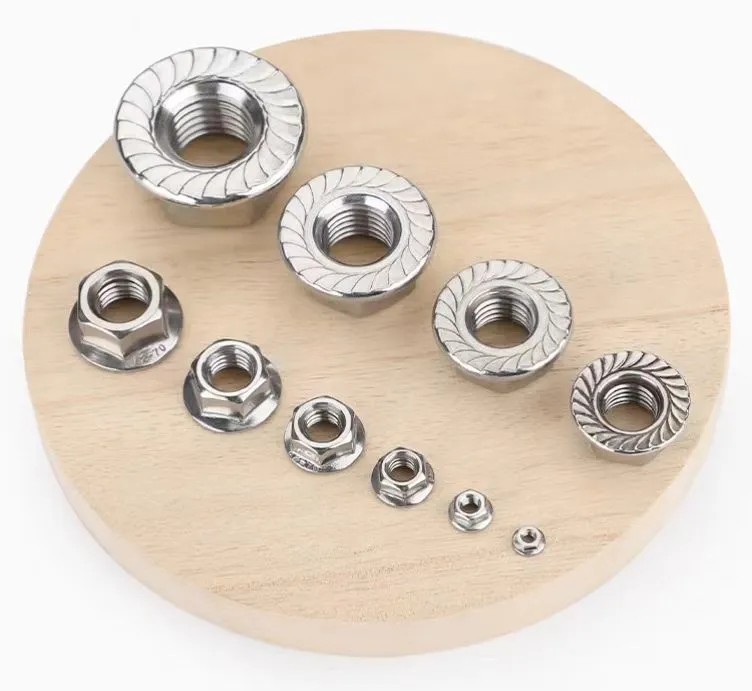

Porcas flangeadas menores que M20 são comuns, mas aquelas maiores que M20 são, em sua maioria, designs planos e desdentados, e os fabricantes geralmente não as mantêm em estoque. Eles precisam ser personalizados com antecedência para evitar atrasos causados por pedidos de última hora.
Em ambientes de alta temperatura/alta corrosão, o material é fundamental
As porcas flangeadas de aço A3 comuns não são resistentes a altas temperaturas e corrosão. Se usado em tubulações químicas ou equipamentos de caldeiras, o material de liga 35CrMoA deve ser selecionado e a superfície deve ser preferencialmente galvanizada por imersão a quente para maior resistência à corrosão.
| Cenários Aplicáveis | Tipos recomendados | Recomendações de materiais | Padrão de Implementação |
| Eletrodomésticos, estantes leves | Porcas de flange padrão (sem dentes) | Aço Baixo Carbono A3 | GB/T 6177.1-2016 |
| Motores, bombas de água, peneiras vibratórias | Porcas flangeadas de travamento (dentadas) | 45# Aço | GB/T 6177.1-2016 |
| Máquinas de construção, chassis de automóveis | Porcas de flange de alta resistência | 40Cr/35CrMoA | GB/T 6177.1-2016 |
Precauções de uso
Os princípios básicos do uso da porca flangeada são "seleção correta do tipo, instalação padronizada, condições operacionais adequadas" para evitar afrouxamento ou falha devido à seleção ou operação inadequada.
I. Seleção e correspondência de tipo: A seleção correta é fundamental (selecione o tipo de acordo com as condições de operação, material adequado ao ambiente e correspondência precisa de especificações).
II. Instalação e Operação: Os detalhes determinam a estabilidade (limpe as superfícies de contato, controle o torque de aperto e evite usar arruelas adicionais).
III. Condições operacionais adequadas: Evite armadilhas de uso (evite o uso indevido em determinados cenários, forneça proteção para ambientes especiais e proíba a mistura de materiais).
4. Manutenção e inspeção: prolonga a vida útil (inspeções regulares, substituição oportuna de porcas com defeito e evita reutilização).
