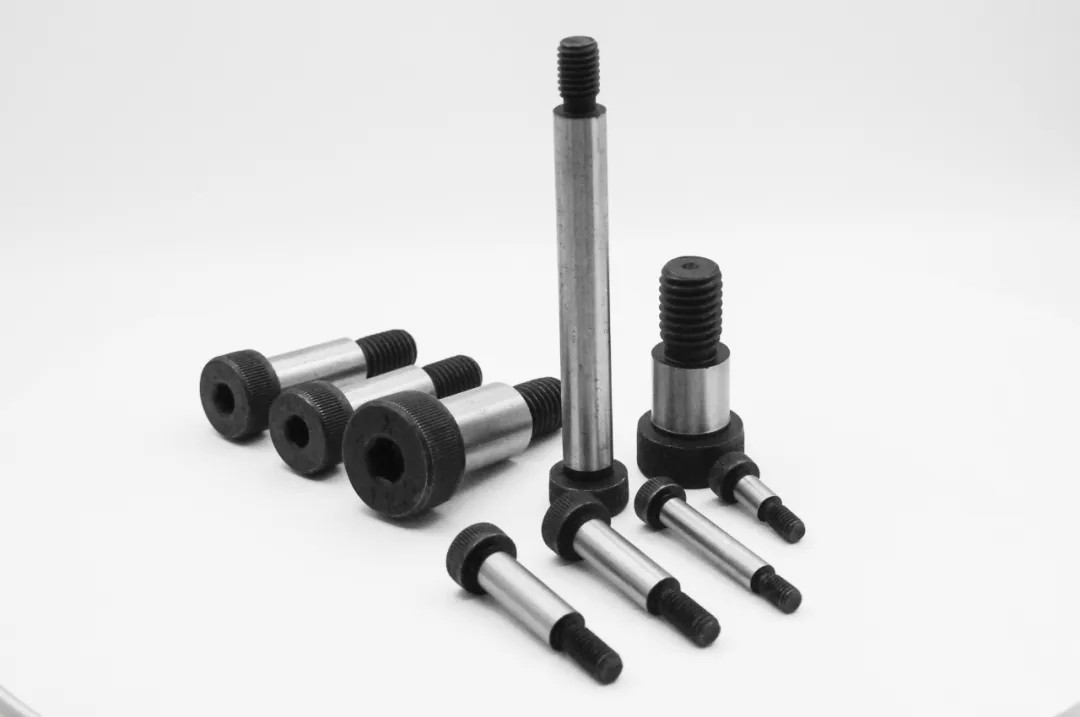

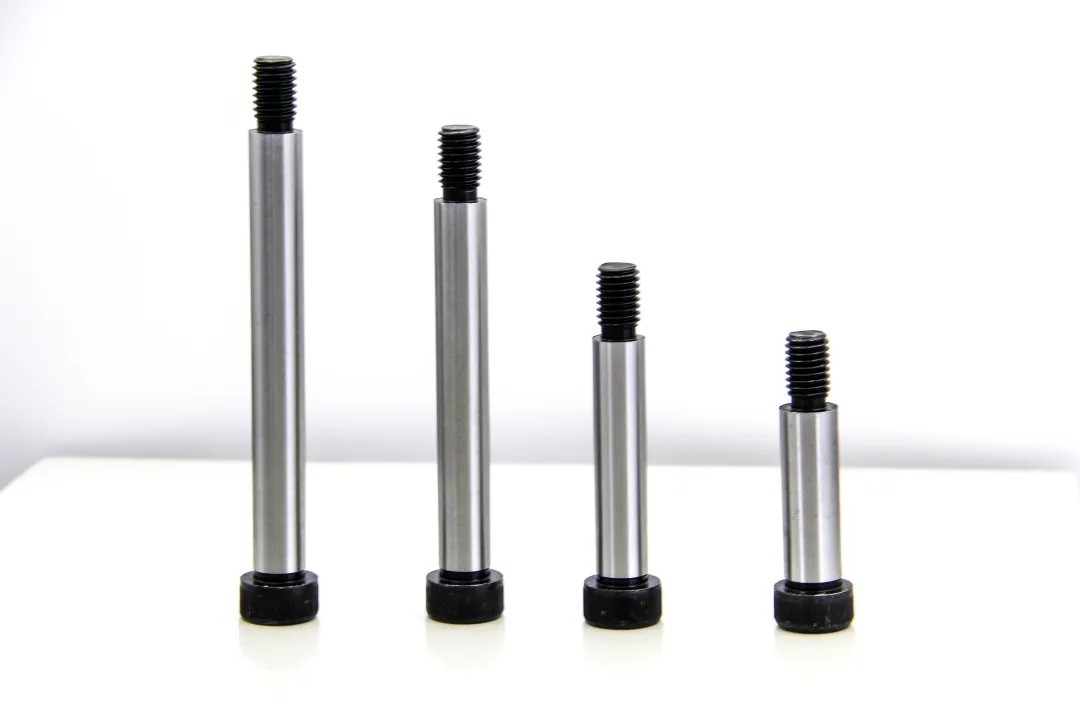

O que é um parafuso de ombro de 12,9 grau?
Um parafuso de ombro de 12,9 grau, também conhecido como parafuso de ombro ou parafuso de ombro de soquete hexagon, é um fixador de alta precisão com um ombro liso e roscas parciais, projetadas especificamente para aplicações de movimento de alta resistência e precisão.
Características
Características estruturais
O parafuso de ombro de 12,9 grau consiste em três partes principais:
Bolt Head: Geralmente com o design hexagonal interno ou externo, que é conveniente para instalação e remoção de alto torque.
Ombro liso: Precisão usinada para garantir a estabilidade das peças rotativas ou deslizantes.
Fim encadeado: Design parcialmente rosqueado para garantir uma fixação segura e melhorar a capacidade de suporte de carga.
Recursos principais
Força ultra-alta: Aço de liga (como 42crMo) com resistência à tração ≥1220MPa é usada para garantir a confiabilidade em aplicações de alta carga.
Tolerância à precisão: O diâmetro do ombro, o comprimento e a coaxialidade são estritamente controlados para garantir o posicionamento preciso e o ajuste deslizante de peças mecânicas.
Resistente ao desgaste e durável: A superfície é extinta, enegrecida, fosfada ou niquelada para melhorar a resistência ao desgaste e a resistência à corrosão.
Alto desempenho de torque: Ele pode suportar o torque de aperto mais alto e é adequado para máquinas pesadas e ambientes de alta carga dinâmica.
Cenários de aplicação de 12,9 parafusos de ombro de grau
Devido à sua alta resistência, processamento de precisão e adaptabilidade de movimento, os parafusos de ombro de 12,9 grau são amplamente utilizados em vários setores, especialmente em cenários com alta carga e requisitos de alta precisão.

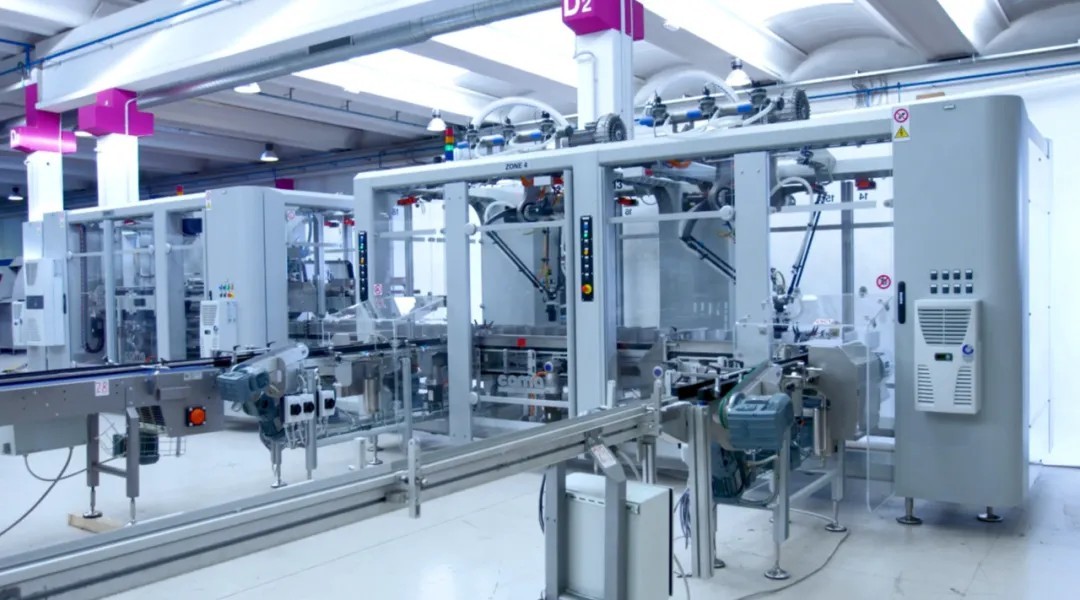

Equipamento mecânico
Em máquinas automatizadas, ferramentas de máquinas de precisão e equipamentos de linha de produção, os parafusos de ombro são usados para suportar e deslizar componentes para garantir uma operação suave do equipamento.
Trilhos de deslizamento e mecanismos de guia: Garanta a precisão do movimento linear ou rotacional.
Sistema de transmissão: Usado como biela de conexão e parafusos de fixação do assento para reduzir o desgaste em peças móveis.
Acessórios e ferramentas: Dispositivos de fixação de posicionamento fixo para melhorar a precisão da produção.

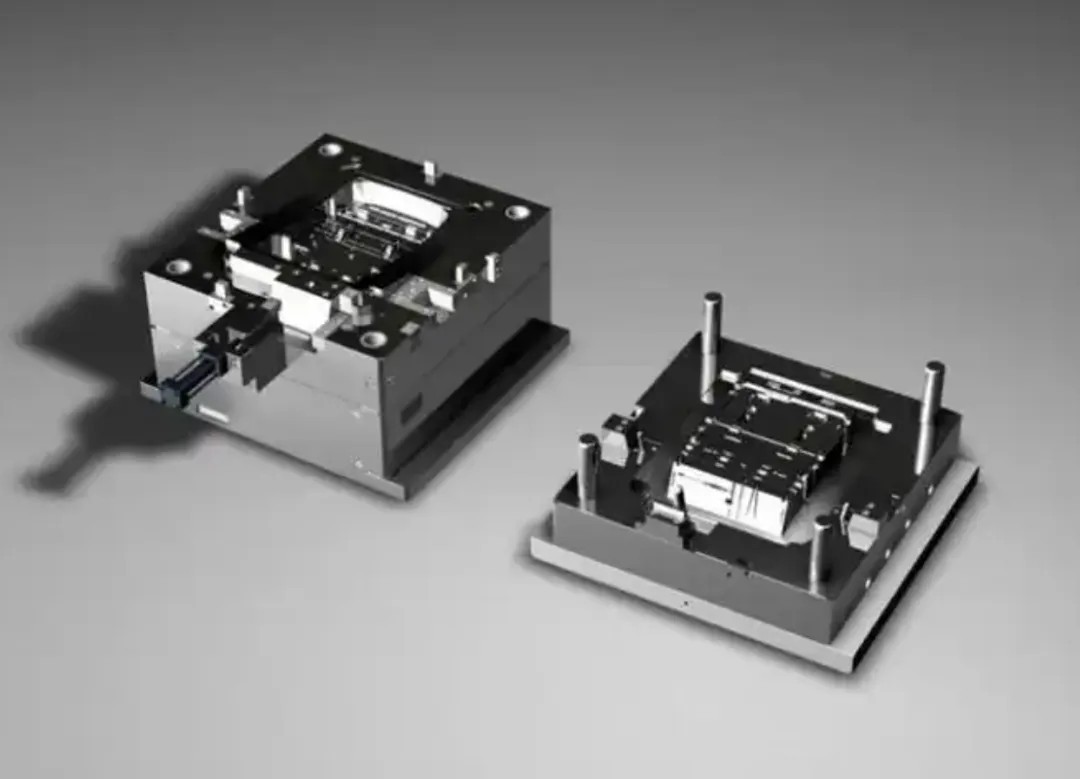

Fabricação de moldes
Molde de injeção: Usado para controles deslizantes, placas de guia e mecanismos de posicionamento para garantir a abertura e o fechamento suaves do molde.
Molde de estampagem: Usado para fixação de pinos -guia e componentes deslizantes para melhorar a vida e a precisão do molde

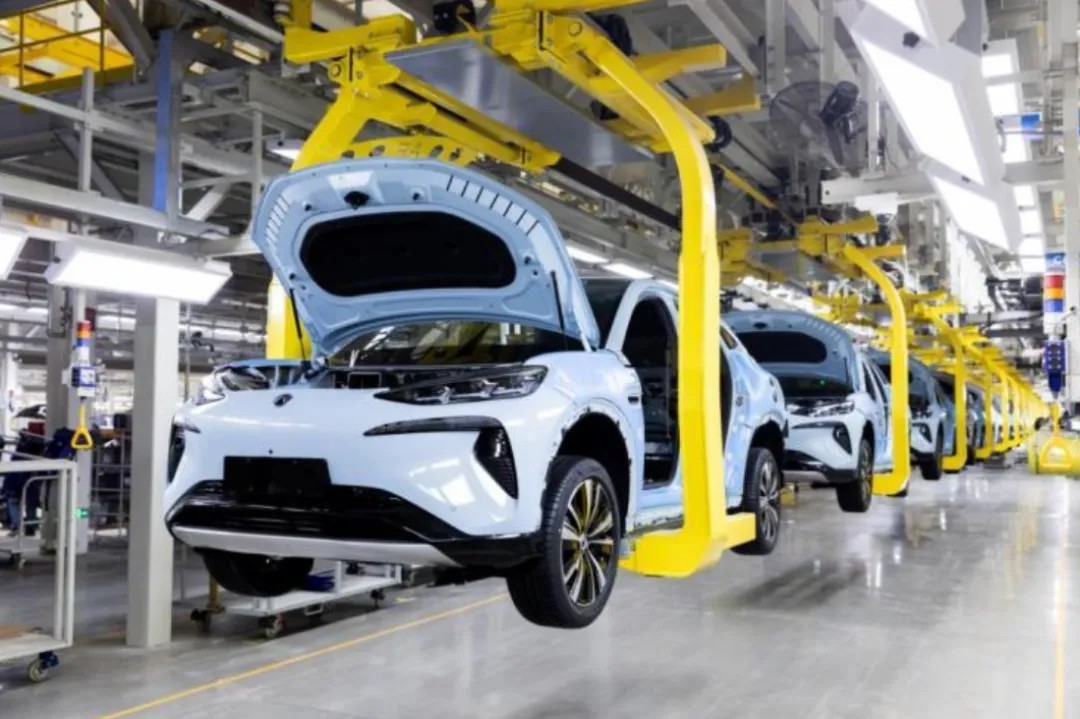

Indústria automotiva
12.9 parafusos de ombro de grau são amplamente utilizados em motores, sistemas de suspensão e freios na fabricação de automóveis.
Componentes do motor: Conecte os braços do balancim, as bielas e os mecanismos de válvula para garantir a estabilidade durante a operação de alta velocidade.
Sistema de suspensão: Suportar as forças de vibração e impacto de alta frequência nos pontos de conexão dos amortecedores e dos braços oscilantes.
Sistema de frenagem: Utilizado para pinças de freio e guias deslizantes para fornecer alta resistência à temperatura e alta capacidade de carga.
Equipamento eletrônico e de automação

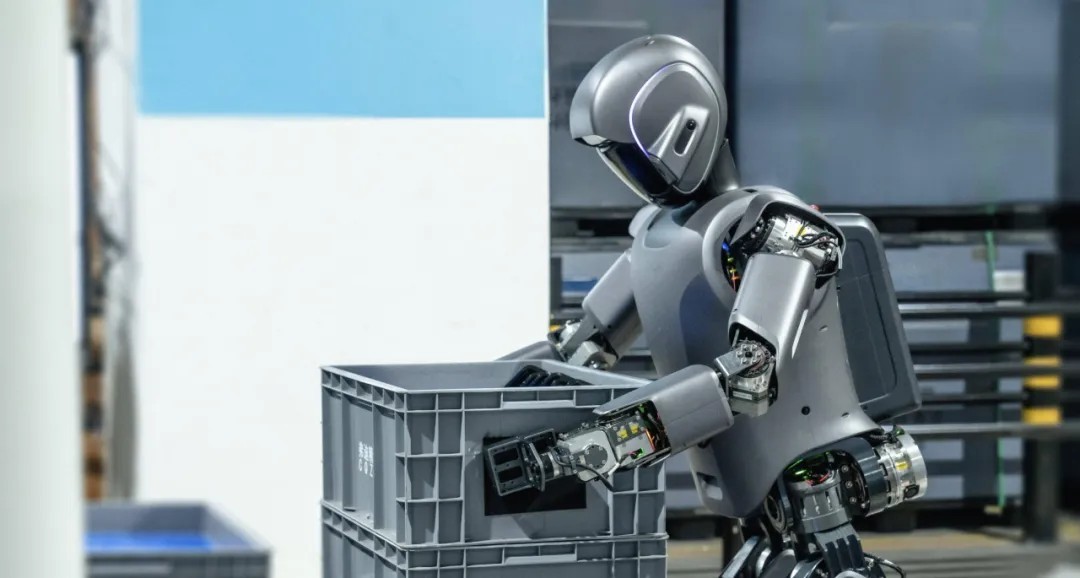

Robôs juntas: usado como eixos de rotação para garantir posicionamento preciso e movimento flexível de braços robóticos.
Linhas de montagem automatizadas: Usado para controles deslizantes e guias para melhorar a estabilidade e a precisão do equipamento.
Aeroespacial
Sistema de controle de vôo: Usado para controlar os componentes de rotação e conexão das superfícies e retalhos de controle.
Manipulador de satélite: Fornece apoio de rotação de alta precisão para garantir estabilidade e confiabilidade.

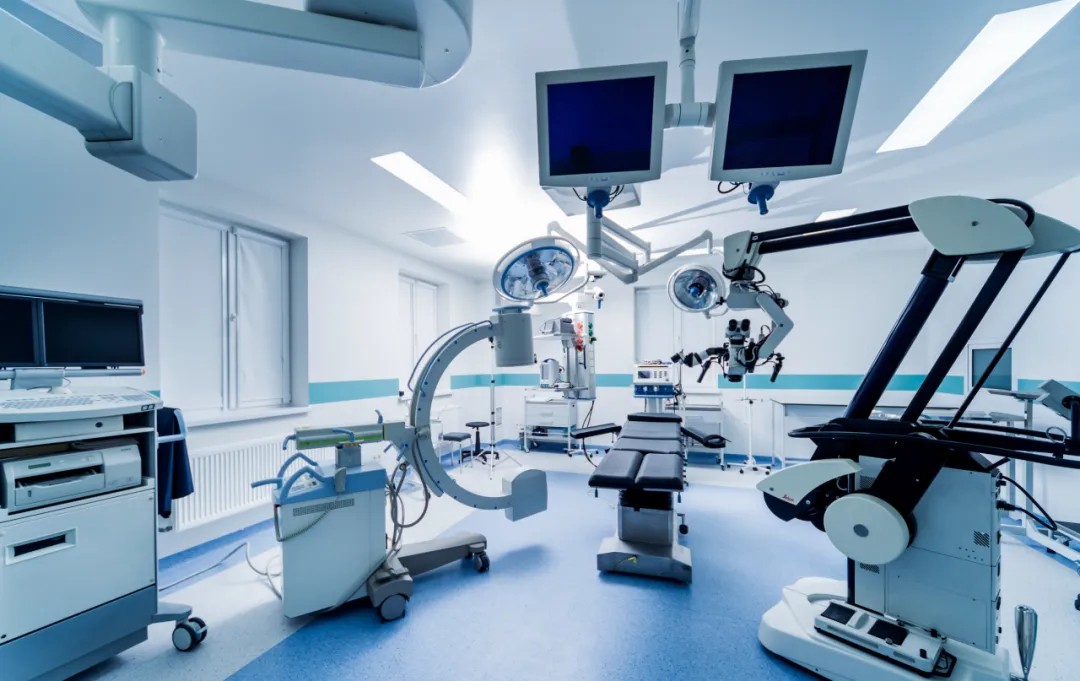

Equipamento médico
Máquinas de raios-X, scanners de TC: Usado para trilhos de deslizamento e peças móveis para garantir uma operação precisa do equipamento.
Robôs cirúrgicos: Usado para as juntas do braço do robô para garantir controle e estabilidade precisos.
Processo de fabricação de 12,9 parafusos de ombro de grau
1.Main Materiais
Os materiais comuns para parafusos de ombro de 12,9 grau incluem:
42crmo (aço de liga): alta resistência, boa resistência ao desgaste, adequado para aplicações de alta carga.
SCM435 (aço cromado-molibdênio): Boa resistência e resistência à fadiga, adequadas para ambientes de carga de impacto.
Aço inoxidável (304, 316L): Resistente à corrosão, mas com baixa resistência, principalmente usada em alimentos e equipamentos médicos.
2. Processo de produção
Corte de materiais: Corte preciso de barras de aço de alta resistência.
Usinagem de precisão do CNC: Virar as cabeças dos parafusos, os ombros e as peças rosqueadas para garantir tolerâncias estritas.
Usinagem de thread: Os fios rolantes são usados para melhorar a força de força e fadiga.
Tratamento térmico: Termo temperamento para melhorar a dureza e resistência ao desgaste.
Tratamento de superfície: Galvanizante, escurecimento e fosfação para aumentar a resistência à corrosão.
Inspeção de qualidade: O instrumento de medição de três coordenadas, teste de dureza, teste de torque são usados para garantir alta precisão e consistência.
Corrosão, mas a força é baixa, usada principalmente em alimentos e equipamentos médicos.
3. Padrões da indústria
A produção de parafusos do ombro deve cumprir os padrões internacionais para garantir seu desempenho e confiabilidade.
ISO 7379: Padrão para dimensões, materiais e tolerâncias de parafusos métricos do ombro.
DIN 923: Padrão alemão, amplamente utilizado no mercado europeu.
ASME B18.3: Requisitos de especificação para parafusos americanos de ombro, adequados para o mercado norte -americano.
JIS B 1180: Padrão japonês, usado na fabricação de máquinas de precisão.
Esses padrões especificam diâmetro do ombro, tolerância ao comprimento, especificações da linha, resistência à tração e tratamento de superfície para garantir a estabilidade e a compatibilidade dos parafusos em ambientes agressivos.
4.Como escolher o parafuso do ombro direito?
Ao escolher um parafuso de ombro, você precisa considerar os seguintes fatores:
Requisitos de carga: Determine a resistência à tração necessária e a vida de fadiga.
Tamanho do ombro: Verifique a compatibilidade com peças deslizantes ou rotativas.
Especificações de threads: Escolha fios métricos ou imperiais adequados para o equipamento.
Tratamento de superfície: Escolha revestimentos anticorrosão, como galvanização, escurecimento, fosfação, etc.
Os parafusos de ombro de 12.9 grau são essenciais em equipamentos mecânicos, fabricação automotiva, moldes, automação e aeroespacial devido à sua alta resistência, tolerâncias de precisão e adaptabilidade ao movimento dinâmico. Seus rigorosos padrões de fabricação e excelente desempenho o tornam um produto principal no mercado de fixadores de ponta.
Você já usou 12,9 parafusos de ombro no seu setor? Bem -vindo para compartilhar sua experiência!
