1. Almofada plana

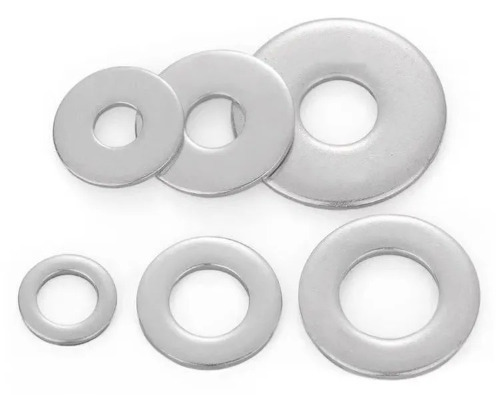

Uma lavadora plana é uma lavadora de metal circular com um buraco no meio. Geralmente é feito de placa de ferro, aço inoxidável e outros materiais através de um processo de estampagem. Sua forma é semelhante a um anel plano.
O que é uma lavadora plana?

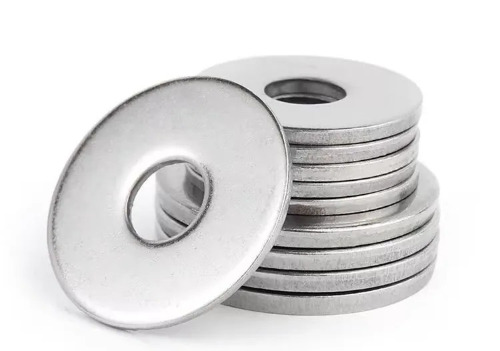

Arruelas planas, também conhecidas como arruelas planas, são peças mecânicas comuns que são usadas principalmente para fornecer uma superfície de contato plana entre fixadores, como parafusos e porcas e conectores. As lavadoras planas são geralmente estampadas a partir de materiais de metal e são de forma circular com um orifício no meio. O tamanho e as especificações do orifício podem ser personalizados de acordo com as necessidades específicas.
A principal função das arruelas planas
Aumentar a área de contato
Uma das principais funções das lavadoras planas é reduzir efetivamente o desgaste e os danos aumentando a área de contato entre o parafuso e a máquina. Quando não há arruela plana, a superfície de contato entre o parafuso e a máquina pode estar concentrada em um ponto pequeno, causando grande pressão, que afetará diretamente a vida útil do equipamento ao longo do tempo. As lavadoras planas protegem as principais partes do equipamento, aumentando essa área de contato.
Dispersão de pressão
Arruelas planas são usadas principalmente para reduzir a pressão. Quando a força axial de apertar algumas partes é grande, é fácil pressionar as lavadoras em forma de disco. Neste momento, o material pode ser alterado e a dureza pode ser aumentada para resolver o problema. As lavadoras planas podem efetivamente dispersar a pressão e evitar danos causados pela pressão local excessiva.
Evitar danos

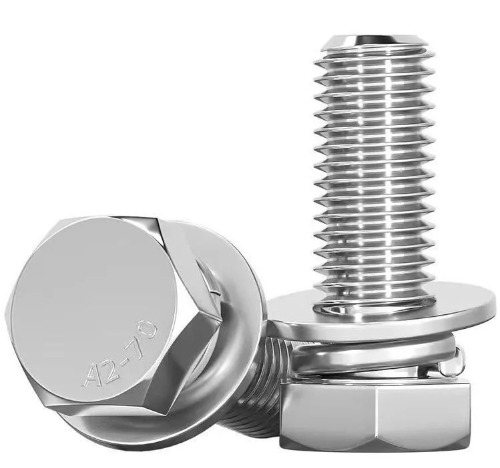

As lavadoras planas podem eliminar os danos que as arruelas da mola podem causar à superfície da máquina ao remover os parafusos. Ao usar, uma arruela de mola e uma arruela plana devem ser usadas, a arruela plana fica ao lado da superfície da máquina e a lavadora de mola fica entre a lavadora plana e a porca. Isso pode proteger a superfície da máquina contra danos pela arruela da mola.
Use em combinação
As lavadoras planas são geralmente usadas em combinação com arruelas de mola para obter o melhor efeito de aperto. A arruela plana se encaixa na superfície da máquina, enquanto a lavadora de mola é colocada entre a arruela plana e a porca. Essa combinação pode distribuir melhor a pressão e, portanto, fornecer melhor proteção.
Cenários de aplicação plana
Conexão de parafuso comum
Na conexão de peças mecânicas comuns, as lavadoras planas podem aumentar a área de contato entre os parafusos, porcas e peças conectadas, dispersar pressão, reduzir a pressão local e evitar danos à superfície das peças conectadas. Por exemplo, na fabricação de móveis, as lavadoras planas podem ser usadas para fixar as pernas da mesa para garantir que a tabela seja estável e não se agite; Em equipamentos elétricos, arruelas planas podem ser usadas para proteger as placas de circuito para evitar danos causados pela vibração.
Conexão de parafuso frequentemente desmontada
Quando os parafusos precisam ser desmontados com frequência, o uso de arruelas planas pode simplificar o processo de desmontagem e proteger a superfície das peças conectadas. Por exemplo, as portas de inspeção de alguns equipamentos, os parafusos de conexão das peças móveis etc., as lavadoras planas podem reduzir o atrito direto entre os parafusos e as peças conectadas, evitar arranhões na superfície e prolongar a vida útil do serviço.
Compensação para desvio do orifício do parafuso
Em alguns casos, para fazer os orifícios dos parafusos entre as duas peças de conexão com precisão, pode ser necessário aumentar o diâmetro do orifício para compensar o desvio da posição. Quando o orifício do parafuso excede o tamanho padrão, você pode considerar usar uma arruela plana. Além disso, para facilitar a instalação e o ajuste, o orifício do parafuso às vezes é projetado como um orifício longo, para que a posição de instalação da peça de trabalho possa ser ajustada dentro de um determinado intervalo. Nesse caso, pode ser necessário usar uma arruela plana espessada ou uma lavadora especial.
Reduza a tensão de compressão na superfície da pressão
Quando a resistência do parafuso é alta e a tensão de compressão das peças conectadas é baixa, arruelas planas podem ajudar a reduzir a tensão de compressão na superfície da pressão. Por exemplo, quando alguns parafusos de alta resistência são usados com peças conectadas feitas de materiais mais macios, as lavadoras planas podem distribuir uniformemente a pressão dos parafusos na superfície das partes conectadas, impedindo que as partes conectadas sejam deformadas ou danificadas devido à pressão local excessiva.
Materiais comuns de arruelas planas
Material de aço carbono

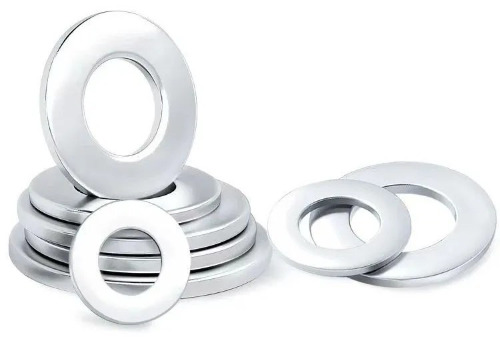

Para arruelas planas, os materiais de aço carbono mais usados são: ST12, ST13, Q235, Q215, Q195, ETC. Todos são adequados para lavadoras planas no nível de 100HV (Nota: 100HV refere-se à dureza da superfície das lavadoras); 08F, 08AI, 10, 10f, etc. são adequados para lavadoras planas com dureza superficial de cerca de 110HV; 45, 50, 60, 70 aço ou aço 65mn são adequados para arruelas planas com dureza superficial de 200HV ou até 300HV.
Material de aço inoxidável

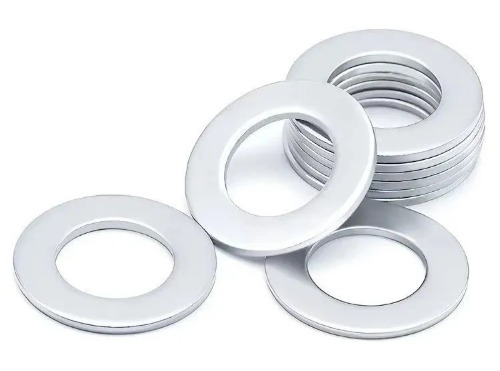

Os mais comuns são 304, 304 (18 - 8), 316, 316L, etc. As vantagens do aço inoxidável são resistência à corrosão, resistência à ferrugem, alta precisão, superfície lisa sem rebarbas, boa tenacidade, não fácil de quebrar etc., mas o preço é relativamente caro.
Material plástico

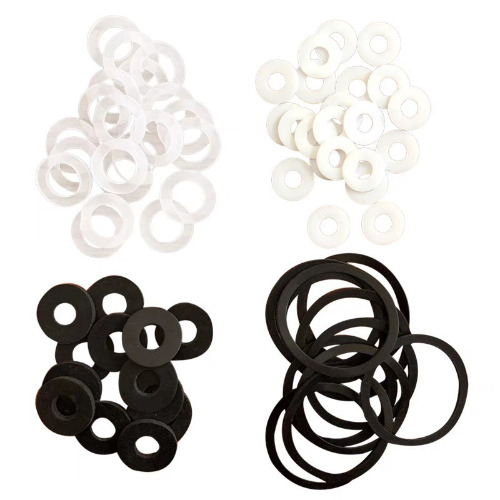

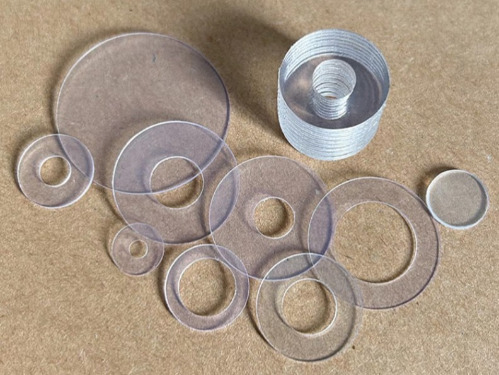

Os materiais plásticos comuns incluem fibra de vidro PA66, PA66 a 30%, fibra de vidro PA66 a 50%, PC, PP, PPS, PVC, PVDF, etc. Arruelas de plástico planas não têm apenas baixo custo de produção, mas também têm propriedades de isolamento. Em algumas ocasiões especiais, eles podem desempenhar um papel e efeito que o aço carbono e o aço inoxidável não podem substituir.
Material de borracha

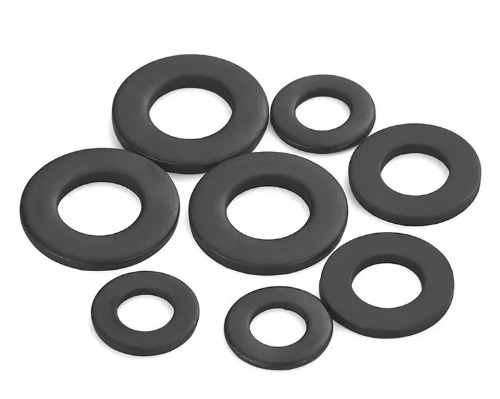

Como borracha nitrila, fluororberborber, borracha de cloropreno, borracha de estireno-butadieno, borracha EPDM, etc. As almofadas planas desse tipo de material têm boa suavidade e são adequadas para ambientes de baixa temperatura e pressão média. Alguns materiais têm certa resistência a ácido e álcalis e resistência ao envelhecimento.
Outros materiais
Alguns fabricantes também podem fornecer almofadas planas feitas de cobre, alumínio e outros materiais. Por exemplo, as almofadas de cobre têm boa condutividade térmica e resistência à corrosão, baixo coeficiente de atrito e são frequentemente usadas em ocasiões de alta temperatura e alta pressão.
2.Precauções para uso
Instalation Especificações : Verifique se a junta plana se encaixa firmemente com a superfície de contato para evitar a inclinação ou o desalinhamento que afeta o efeito de vedação.
Adaptação ambiental : O aço inoxidável é preferido em ambientes úmidos ou corrosivos, e deve -se prestar atenção à vedação e preservação para prolongar a vida útil do serviço.
Inspeção regular : Após o uso a longo prazo, é necessário verificar se a junta está deformada ou danificada e substituí-la a tempo de manter a confiabilidade da conexão.
Através de seleção razoável e uso padronizado, as juntas planas podem melhorar significativamente a estabilidade e a segurança das conexões mecânicas
Em resumo, as juntas planas são um importante componente mecânico, usado principalmente para proteger a superfície do conector, aumentar a área de contato e impedir que os prendedores afrouxem. Ao selecionar e usar juntas planas, seu material, tamanho e uso devem ser determinados de acordo com requisitos específicos de engenharia e cenários de aplicação.
